옵션정보
[(173)DYSTM32F4]
상품정보
- 브랜드 이름: 없음
- 성별: 남녀 공통
- 자체 청소 콘택트 렌즈 케이스: 아니요
- 고농도 화학 물질: 없음
- 원산지: 중국
- Color classification: High frequency development version
구매 후, 초음파 센서 연결 방식에 대한 회로도와 연결 방법을 제공해 드립니다.초음파개발 보드와 함께 사용하기 위한 샘플 코드입니다.
개발 보드는 2차 개발이 필요합니다.장착된 프로브의 맞춤형 주파수 및 프로그램에 따라 거리 측정 소스 코드와 회로도가 제공됩니다.본 상품은 맞춤 제작 상품으로 7일 이내 사유 없는 반품은 지원되지 않습니다.구매 전 필요한 빈도와 절차에 대해 고객 서비스에 문의하십시오.
나.소개

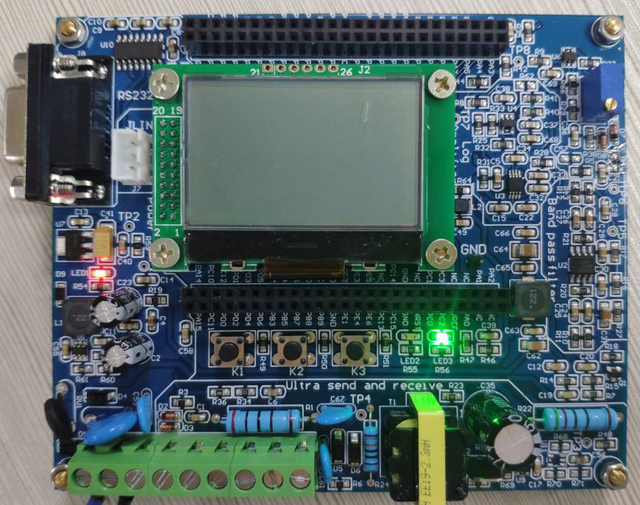

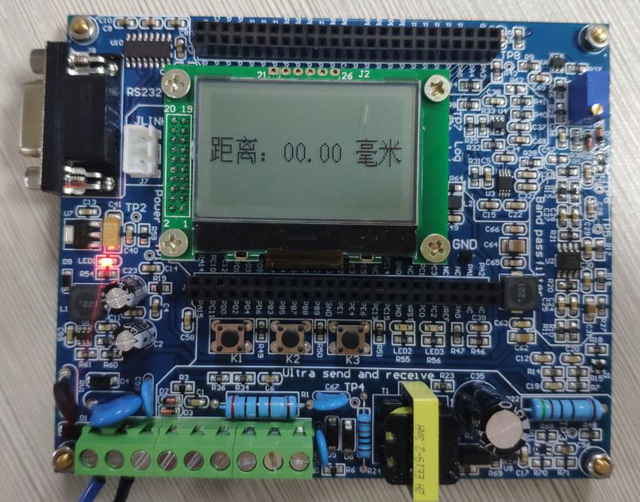

DYSTM32F4 고주파 초음파 개발 보드는 STM32F407VGT6 기반의 마이크로컨트롤러로, 온보드 JLINK 인터페이스, 2채널 LED, 3채널 독립 버튼, LCD12864 디스플레이 인터페이스, 정품 초음파 송신 회로, 정품 초음파 수신 회로, UART 비동기 직렬 포트 + MAX232 레벨 변환 칩, 온도 센서 MF58 인터페이스를 포함하고 있습니다.
STM32F407VGT6 마이크로컨트롤러는 ARMCortex-M4 코어, 32비트 MCU, FPU 장치, 210DMIPS, 최대 1MB FLASH/192 + 4KB RAM, 17개 타이머, 3개 ADC, 15개 통신 인터페이스 및 카메라 포트입니다.
둘째, 특징
1M FLASH 메모리, 192K RAM, LQFP100 패키지의 STM32F407VGT6 마이크로컨트롤러
보드에시뮬레이션 및 디버깅에 편리한 JLINK 인터페이스
보드 전원 공급 장치:24VDC의 경우
전원 표시 LED1(빨간색) 1개
2개의 사용자 LED 표시등 LED2(노란색), LED3(녹색)으로 작동 상태를 시뮬레이션하고 표시할 수 있습니다.
3개의 버튼(사용자 버튼)으로 편리한 인간-컴퓨터 상호작용 실험이 가능합니다.
온도MF58 회로 인터페이스, 실시간 온도 획득 및 표시 기능 실현
온보드중국어 문자와 그래픽 데이터를 쉽게 표시할 수 있는 LCD12864 디스플레이 인터페이스.
원래의 초음파 전송 회로는 다단계 증폭을 실현하고 대역 통과 필터링 처리를 포함합니다.
동시 획득 예약 기능이 있는 오리지널 초음파 수신 회로2가지 수집 방법으로 더욱 유연하게 사용할 수 있습니다.
UART 비동기 직렬 포트 + DB9(암) 인터페이스를 통해 컴퓨터의 COM 포트와 통신할 수 있는 MAX232 레벨 변환 칩;
온도 센서MF58은 AD 방법과 온도 데이터 처리를 학습할 수 있습니다.
LQFP100 IO 포트의 확장 헤드는 프로토타입 보드에 빠르게 연결되어 쉽게 감지할 수 있습니다.
타이머 출력 주파수는 최대84M;
ADC는 12비트, 10비트, 8비트 및 6비트 해상도로 구성할 수 있습니다.
ADC의 최대 샘플링 주파수는 2MSPS입니다.
사용하다MDK 개발 환경;
적용 가능한 변환기 주파수 범위:20K~5M ;
셋째, 사용
DYSTM32F4 고주파 초음파 개발 보드는 학습자가 하드웨어 설계 및 소프트웨어 설계를 가능하게 하기 위해
실제 교육과 학습을 통해 얻는 목적은 기존 개발 보드의 고정된 방식을 바꾸고 개발 보드의 하드웨어를 개선하는 것입니다.
이 자료는 완전 개방형 구조를 채택하여 학교에서 초음파 교육 실험을 진행하는 데 적합할 뿐만 아니라 초음파 시스템 설계에도 활용할 수 있습니다.
제품 개발 중 개발자가 사용하는 디버깅 개발 보드입니다.
DYSTM32F4 고주파 초음파 개발 보드는 수중 초음파 탐사 및 초기 어류 탐색 개발에 활용될 수 있습니다.
단거리 고속 수중 음향 통신 실험을 수행할 수 있습니다. 초음파 거리 측정 제품, 초음파 전송의 초기 개발을 할 수 있습니다.
센서의 관련 실험은 자동차 후진, 건설 현장 및 일부 산업 현장의 위치 모니터링에 적용될 수 있습니다.
또한 액체 레벨, 우물 깊이 및 파이프 길이 측정과 같은 사전 개발 애플리케이션에도 사용할 수 있습니다.
넷째, 모듈 기능 설명
1, 물 램프
실험 설명: 사용ST 공식 라이브러리를 사용하여 I/O 포트를 작동시키면 I/O 포트가 세트(0) 및 리셋(0)을 생성합니다.
신호를 통해 제어LED가 켜지고 꺼집니다.
실험적 현상:LED2와 LED3이 번갈아 깜박임
2, 중단 감지 버튼
실험적 설명:PD0은 K2에 연결되고, PD1은 K3에 연결되고, PD2는 K1에 연결되고, PD0, PD1, PD2가 구성됩니다.
라인 인터럽트 모드로 설정하면,K3, K2, K1을 누르면 라인 인터럽트 처리 기능으로 진입하며, LED 상태가 촬영됩니다.
반대.
실험적인 현상: 전원을 켜면,LED2와 LED3이 완전히 켜지고, K3이 LED3을 눌러 꺼지고, K2가 LED2를 누릅니다.
소멸하다,K1 LED3과 LED2를 눌러 켜세요.
3,12864 LCD 디스플레이
실험적 설명: 예비 마스터STM32는 기본 LCD 디스플레이 정보를 제어합니다.
실험적 현상:12864 LCD 디스플레이
4.비동기 직렬 포트(USART)의 간단한 적용
실험적 설명: 예비 마스터STM32의 USART 적용
실험적 현상: 직렬 포트 디버깅 도우미가 문자를 수신하고 보냅니다.
5, PWM 출력
실험 목적: 범용 타이머 사용TIM1은 조정 가능한 듀티 사이클과 조정 가능한 주파수를 갖춘 PWM 신호를 생성합니다.

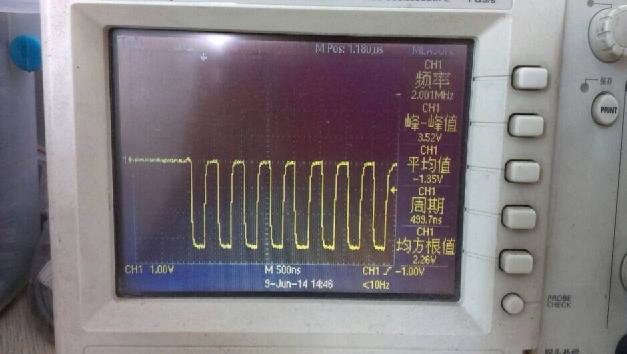

실험적 현상:PB0 포트 입력 듀티 사이클은 50%, 주파수는 2M, 역극성 PWM 신호입니다.

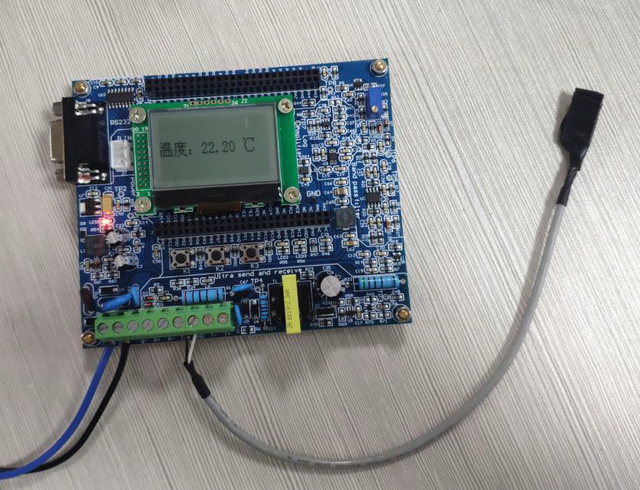

6.MF58을 사용하여 주변 온도를 측정하고 12864 LCD에 표시합니다.
실험 설명: 온도 센서-- MF58, AD 방법 및 온도 데이터 처리를 학습할 수 있습니다.
실험적 현상: 주변 온도의 실시간 모니터링,12864에 표시됨
