상품정보
- 브랜드 이름: 없음
- 원산지: 중국
- 고농도 화학 물질: 없음
- 증명서: 세륨
"Potato" 키트의 주파수가 26.965MHz~27.405MHz로 변경되어 현재 판매 가능합니다.당신의 지원에 감사드립니다!2024-03-12
구매 지침:
우리 매장의 모든 키트에는 구매자가 납땜(표면 실장 부품의 사전 납땜) 및 디버깅을 완료해야 합니다.
B 키트를 설치하면 위험이 따릅니다.구매자는 키트의 설치 및 조정 실패를 방지하기 위해 기술 수준과 장비를 올바르게 평가하는 것이 좋습니다.
C 패키지 매뉴얼(전자 버전)은 온라인 스토리지에서 다운로드하고 패키지 구매 후 매장 주인에게 요청해야 합니다.
D 키트에는 모든 회로도가 포함되어 있지만 PCB 설계, 마이크로컨트롤러 소스 코드 또는 펌웨어 등은 제공하지 않습니다.
E-kit 배송은 전적으로 흩어져 있는 전자 부품으로 구성됩니다.저희 매장에 표시된 완제품 사진은 구매 시 참고용입니다.
F 키트에 부품이 누락되어도 당황하지 마세요.저희 매장에 연락주시면 교환품 발송 전 확인해드립니다.

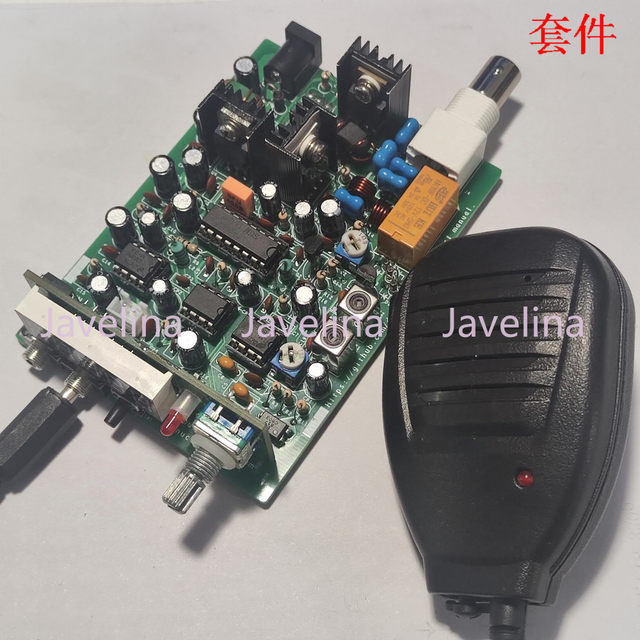

이 키트는 원래 저희 매장에서 개발되었으며 단파 매니아 초보자가 시작할 수 있도록 설계되었습니다.그것은 다음과 같은 특징을 가지고 있습니다:

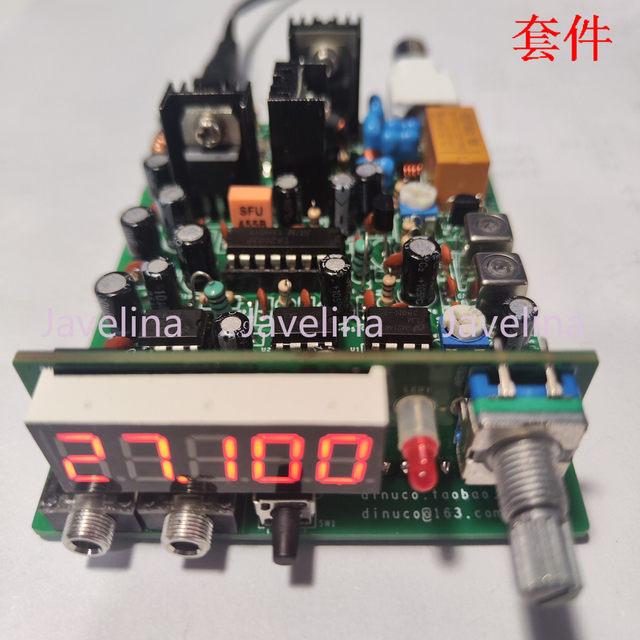

1.STC8H1K17 마이크로 컨트롤러는 PLL 국부 발진기와 내장 주파수 표시기 회로(7세그먼트 LED 디지털 튜브 사용, 1KHz 단위 표시, 사진의 색상 차이, 실제로 빨간색)가 내장된 메인 컨트롤로 사용됩니다. ).작동 주파수는 26.965-27.405MHz를 포괄하며 AM 모드를 지원합니다.
2.수신은 주파수 변환 회로를 채택하고 TA2003은 수신 믹싱, 중간 증폭기 및 AM 감지를 수행합니다.출력 오디오 신호는 디지털 전위차계에 의해 사운드 크기에 맞게 조정된 후 증폭을 위해 LM386으로 전송됩니다.
3.전송은 최대 전력이 5W인 클래스 E 증폭을 채택합니다.
4.릴레이 스위칭은 송수신에 사용되며 기계에는 마이크가 장착되어 있습니다.
5.우리 매장의 원래 코드인 온보드 CNC 볼륨 전위차계는 자동 구성 저장을 지원하고 중간 주파수 교정을 지원하며 수정 발진기 주파수 교정을 지원합니다.

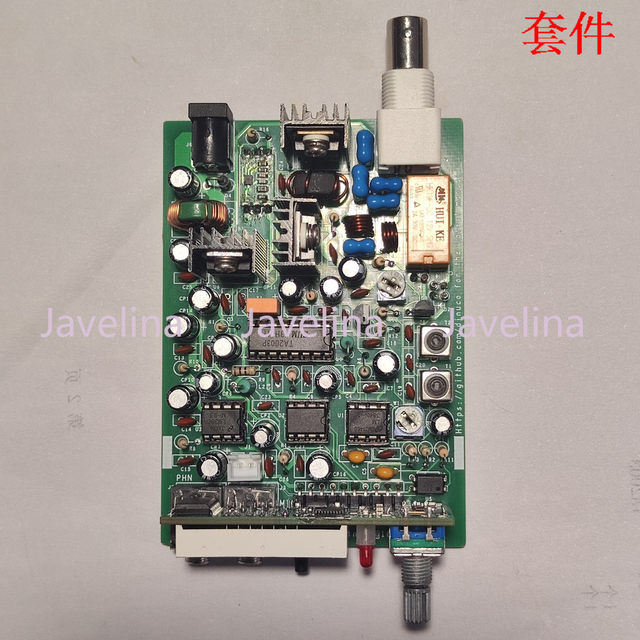

6.12V로 구동되는 PCB 보드 크기는 71*100mm로 76*35*100mm 알루미늄 섀시에 쉽게 장착하여 사용할 수 있습니다.
7.이 키트에는 휴대용 마이크가 함께 제공됩니다.
주요 지표
전원 공급 장치: 12V
작동 전류: 수신 ≒ 130mA @ 12V; 방출 ≒ 1300mA @ 12V
주파수 범위: 26.965-27.405MHz, 10KHz/1KHz 단계
작동 모드: AM 트랜시버
