- 유형: 수공구 부품
- 근원: CN (정품)
- Type: Hand Tool Parts
- Origin: Mainland China
옵션정보
[(200026864)type1]
[(350853)type2]
Type1: RF 보드

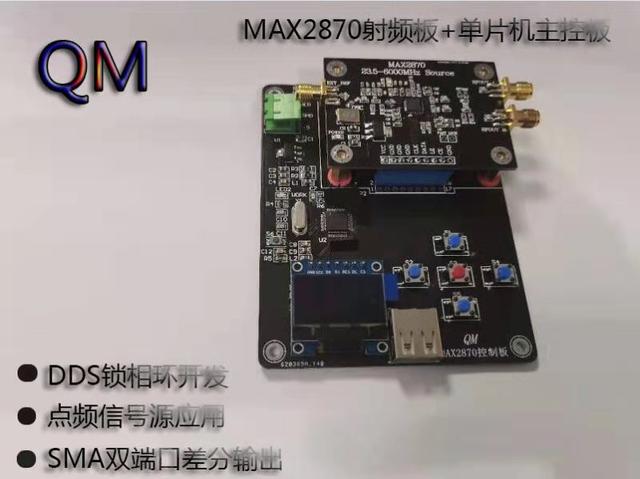

Type2: 단일 칩 제어 보드 + RF 보드

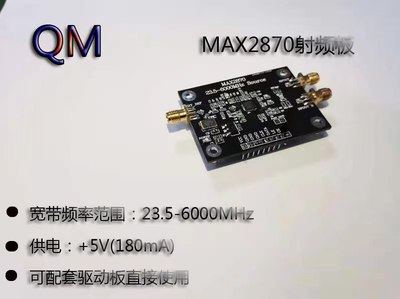

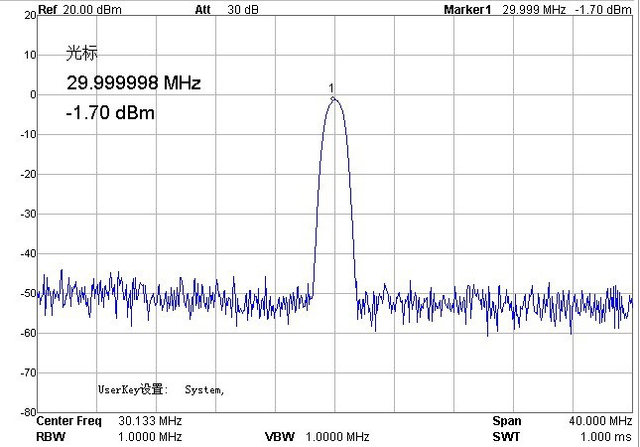

1 、 모듈 개요 MAX2870 은 전압 제어 오실레이터 (VCO) 가 동시에 통합 된 울트라 광대역 위상 잠금 루프로 정수 및 분수 N 주파수 분할 모드에서 작동 할 수 있습니다. 외부 참조 클럭 발진기 및 루프 필터로 MAX2870 은 고성능 주파수 신디사이저를 형성하고 23.5MHz ~ 6.0GHz 주파수 범위의 클럭을 생성 할 수 있으며, 우수한 위상 소음 및 가짜 지표를 유지합니다. 표준 SMA 인터페이스를 사용하는 이중 차동 신호 출력은 고정밀 포인트 주파수 신호 출력을 제공합니다. 동시에 선형 주파수 변조 신호를 사용할 수 있으며 매개 변수를 설정할 수 있습니다. STM32 단일 칩 마이크로 컴퓨터 제어 보드 및 LED LCD 스크린으로 여러 경우에 신호 소스로 사용할 수 있습니다. 2 、 모듈 응용 프로그램 1. 위상 잠금 루프 주파수 신디사이저 2. 테스트 및 의료 장비 3. L, S, C 밴드 위성 통신 4. 안테나 테스트 스폿 주파수 신호 소스 5. 군사 및 항공 우주 6. 시계 생성기 3 、 RF 보드 모듈 매개 변수 1. 모듈 모델: QM-S2870T 2. 모듈 전원 공급 장치: + 5V 3. 모듈 전류: 약 180mA 4. 주파수 조절 모드: CNC 5. 모듈 참조 주파수: 50MHz (자신의 필요에 따라 교체하거나 외부 연결 가능) 6. 출력 주파수: 23.5-6000MHz 7. 모듈 출력 임피던스: 50 Ω 8. 모듈 출력 인터페이스: SMA 9. 전원 공급 장치 포트: 전원 소켓 10 지원. 모듈 크기: 58*40mm (커넥터 없음) 4 、 드라이브 보드 매개 변수 1. 모듈 모델: QM-S2870R 2. 모듈 기능: MAX2870 RF 보드 확인 보드 3. 모듈 전원 공급 장치: + 5V 4. 메인 칩 신호: STM32F103 5. LED LCD 디스플레이 6. 프로그래밍 모드: SWD 모드 7. 모듈 설명: 이 모듈은 DDS 위상 잠금 루프 모듈 및 기타 디지털 주파수 소스의 신속한 검증에 특별히 사용됩니다. 5 、 모듈 30MHz 주파수 출력의 측정 된 곡선:

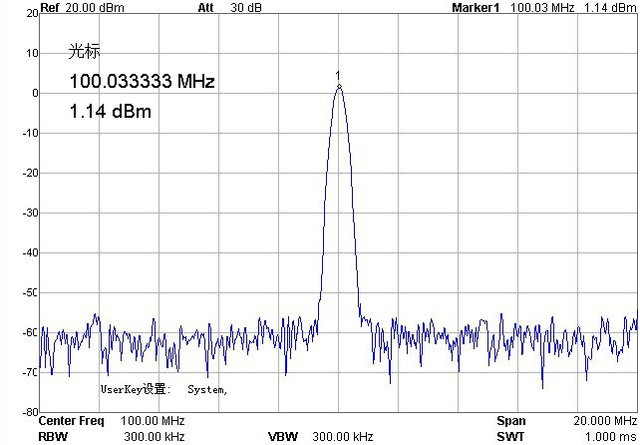

100MHz 주파수 출력:

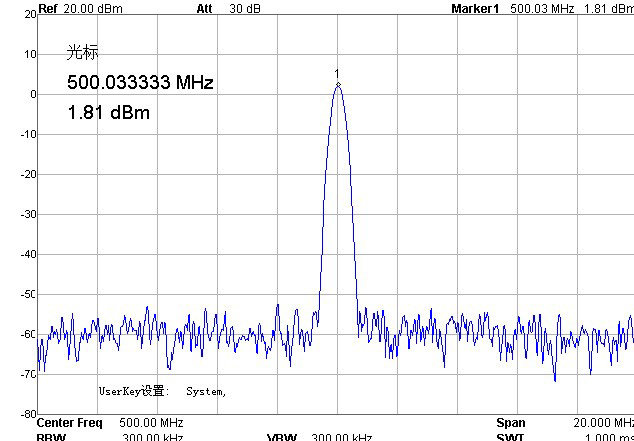

500MHz 주파수 출력:

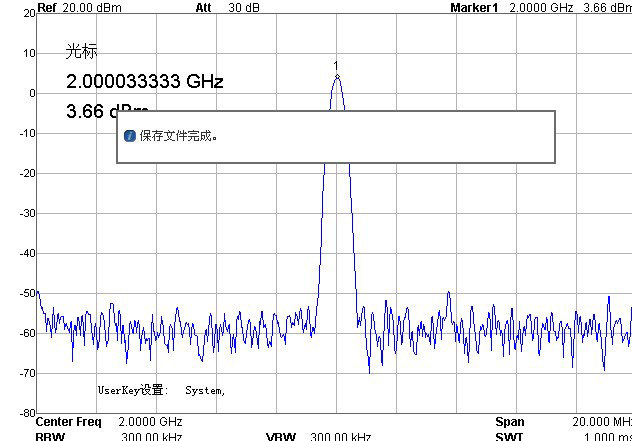

2GHz 주파수 출력:

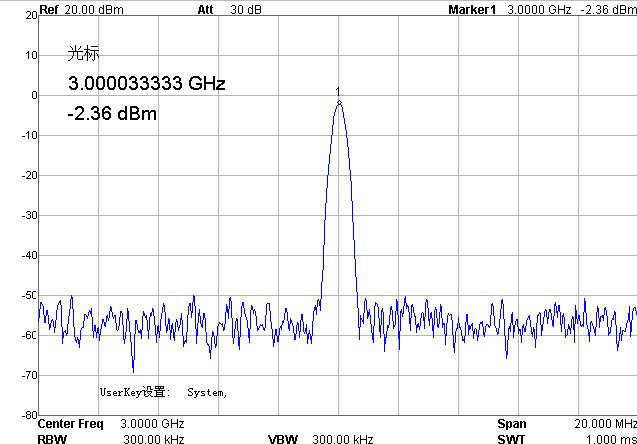

3GHz 주파수 출력:

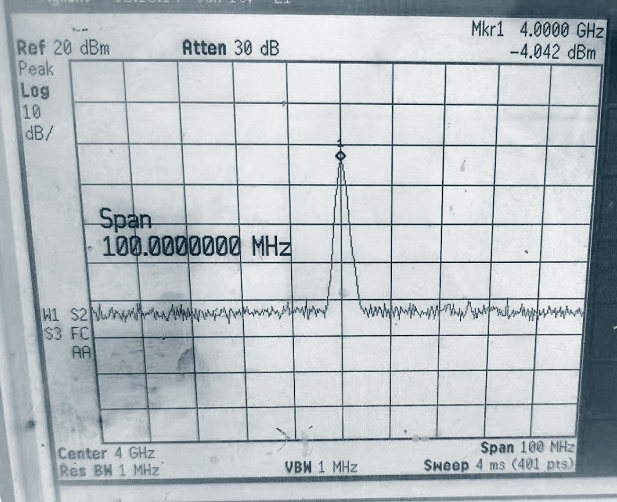

4GHz 주파수 출력:

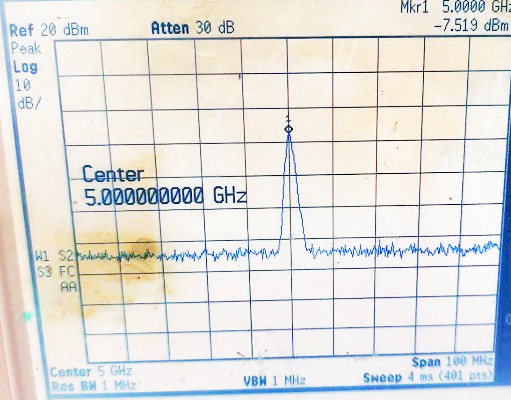

5GHz 주파수 출력:

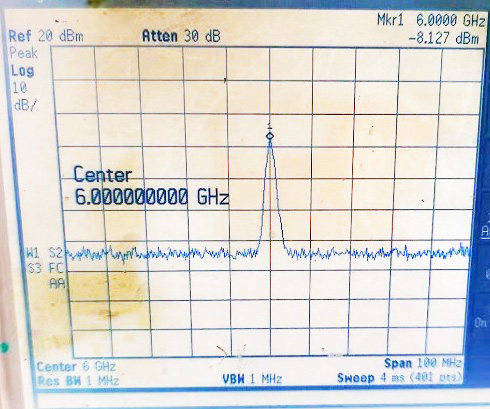

6GHz 주파수 출력:
